　　近年來，我國的制造業尤其是傳統制造業面臨著巨大的生存壓力，勞動力成本迅速攀升、產能過剩、競爭激烈等因素，迫使制造業進行轉型升級[1]。隨著市場的劇烈變化，作為傳統制造業典型代表的鋼鐵企業同樣面臨著調結構、去產能、提質量、降成本等一系列問題。在當前情況下，鋼鐵企業應該按照《中國制造2025》規劃的方向，努力實現創新驅動，推進智能制造，為企業的生存與發展尋找內生動力，實現轉型升級的新突破[2]。2016年首鋼提出要完善“制造+服務”能力，重點聚焦智能制造。在此背景下，首鋼京唐球團生產線著力進行了智能過程控制技術的開發和應用，本文就該技術的開發和應用情況進行簡要介紹，鑒于球團主體設備焙燒機已經實現智能控制，此次改造以配料、造球等附線工藝為主。

　　2 硬件網絡結構設計

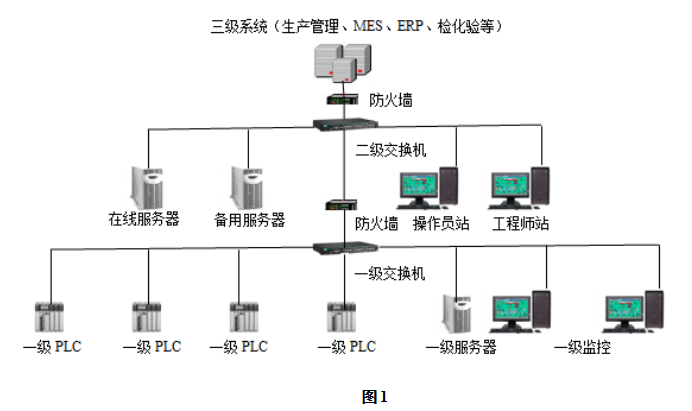

　　本次升級改造，球團二級智能系統硬件網絡結構圖如圖1。

　　網絡采用基于TCP/IP協議以太網。服務器采用雙網卡，分別接入一級網和二級網;服務器、客戶機、工程師站采用一級網與服務器通訊;二級網采用防火墻軟件配置方式和MES進行接口通訊;與MES接口需要的硬件防火墻由用戶提供配置，用戶保證球團二級和MES網絡通暢。

　　一級網絡：服務器接入點不少于4個(2個備用);客戶端接入點不少于2個(1個備用);工程師站接入點不少于2個，現場二級調試不少于2個;

　　二級網絡：按需要進行訪問設置。

　　3 智能過程控制技術開發與應用

　　在架構上，智能過程控制系統以L2級系統為核心進行開發，二級系統包含系統運行的軟件，通訊程序、HMI程序、模型程序、數據庫，以實現球團生產過程數據采集通訊、模型計算控制、人機交互、數據存儲功能。

　　L2級過程控制計算機系統，是基于基礎自動化系統之上的自動控制系統，主要功能是獲取L1級的生產實時數據和各類化驗數據，完成生產過程的數據處理、技術計算、專家系統運算、操作指導、作業管理、數據存儲等。L2級計算機還將與原料計算機、檢化驗中心計算機通信，開發和L3生產管理計算機接口，接受外部計算機提供的參考數據和生產指令，同時向外部計算機系統匯報球團生產狀況的信息。將上述兩種功能集成在一個完整的計算機控制系統中，形成了完整的二級系統。

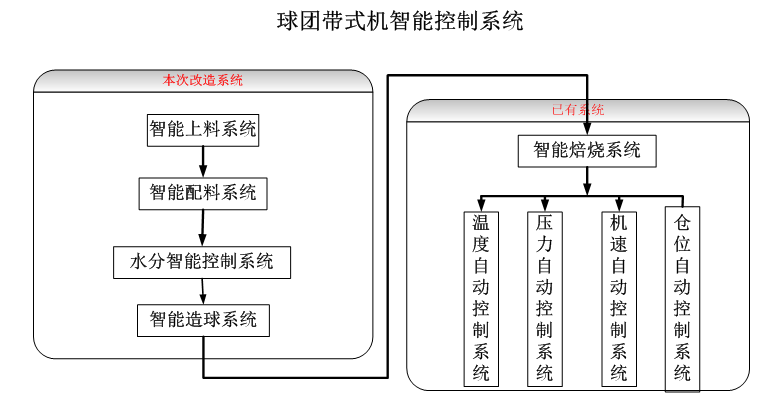

　　在功能上，按兩個子系統進行開發，分別是質量智能閉環控制子系統、生產過程智能閉環控制子系統和生產信息管理子系統，兩個子系統共同作用，實現生產全程的智能控制。

　　考慮智能上料系統與智能輸灰系統設計與實際情況相關性較大，通用性較差在此不作介紹，僅對智能配料、智能造球、智能水分控制作詳細介紹如下：

　　3.1 智能配料系統、(成分控制)智能閉環控制子系統

　　該子系統主要用于實現球團礦化學成分的智能閉環控制，主要包括SiO2、TiO2和MgO三種成分的控制?，F(xiàn)以SiO2為例說明控制過程。其中在線閉環控制，主要包括前臺操控和后臺模型計算兩部分。

　　前臺操控部分：配料計算、調控參數、動態下料信息顯、手動配比干預。

　　后臺模型計算：完成模型計算，自動下發配比。

　　(a)模型輸入

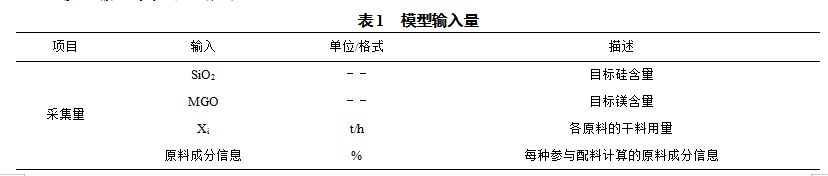

　　模型輸入項如表1所示。

　　(b)模型原理

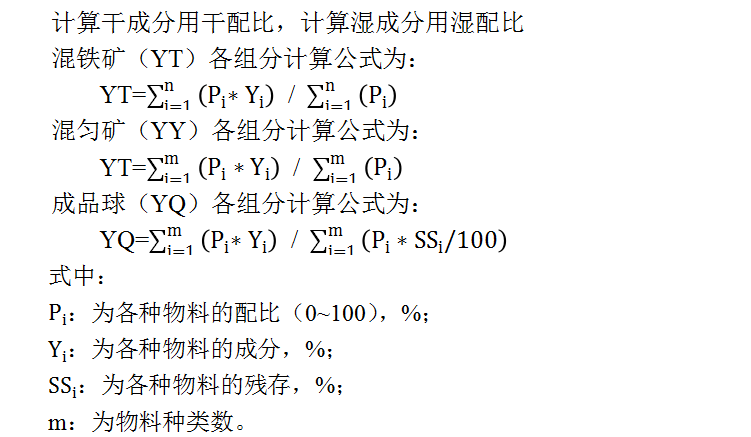

　　智能配料計算模型主要依據物料平衡原理，根據各種物料成分及配比，計算出混合料及成品球的成分，計算公式如下：

　　計算干成分用干配比，計算濕成分用濕配比

　　混鐵礦(YT)各組分計算公式為：

　　后臺模型計算的調節思路通過前饋+反饋的控制方法來實現。

　　前饋量：偏差E1= N小時前的計算值-當前計算成分

　　反饋量：偏差E2=目標成分-當前成品球的檢化驗結果

　　建議配比=上次配比+P1

　　E=E1*k1+E2*(1-k1)，將3*E0作為E的最大值，即當E3*E0 時，E3*E0

　　如果 |E2|≤E0 ，則 P1 =0

　　否則 P1 = P0*E/3*E0

　　Min≤最終建議配比=上次配比+P1≤max

　　其中，min為該配比的最小范圍，max為該配比的最大范圍。

　　調節功能完善：

　　每獲得一批成品球化驗結果，計算連續兩批的偏差E上，E本。

　　(1)當E上≥E0且 E本≥E0且上次調節被采納到當前時間>t時;

　　(2)當E上≤-E0且E本≤-E0且上次調節被采納到當前時間>t時;

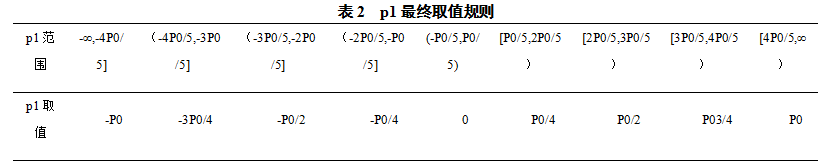

　　滿足1)或2)計算E=(E上+E本)/2，根據E 從上表中尋找p1，其它情況一律不調節，只輸出當時的SiO2。

　　(c)模型輸出

　　經上述計算，模型輸出項如表3所示。

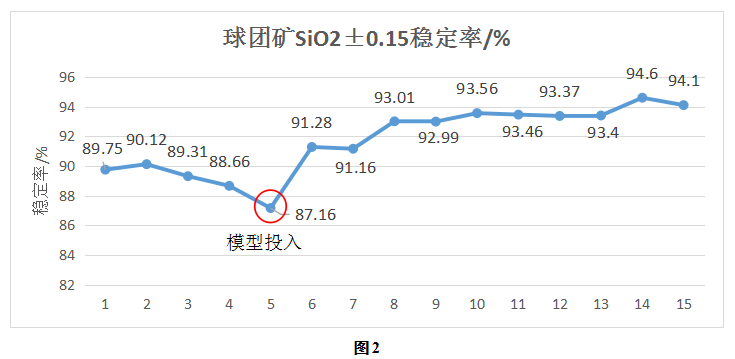

　　該模型上線應用后，減少了大量的人工計算，成品球團礦目標SiO2±0.15%穩定率明顯提高，較模型投入前平均提高4.09%。

　　3.2 智能造球模型

　　本模型主要用于實現單臺造球機的智能閉環控制和多臺造球機的料量聯動閉環控制，是智能球團的重點和難點，現以單臺造球機智能閉環控制的實現方式說明如下。

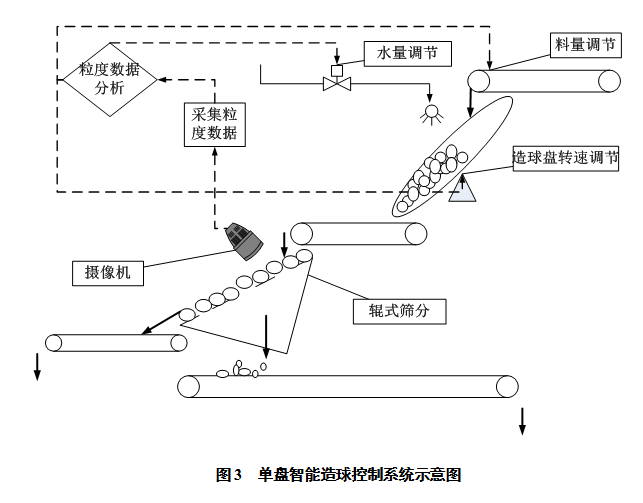

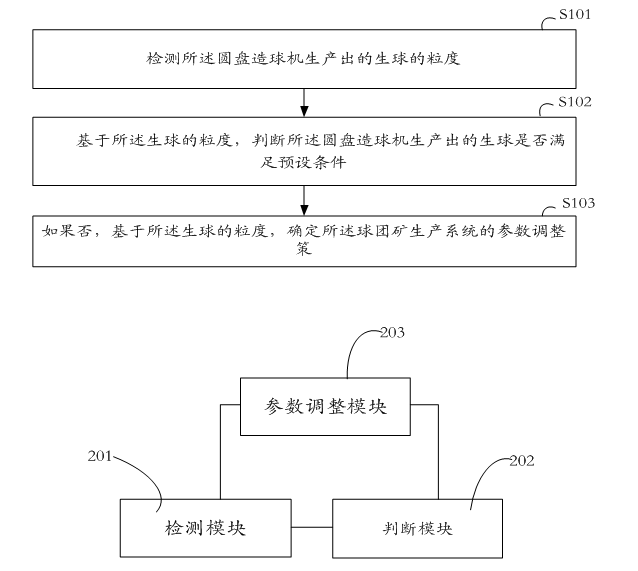

　　在造球機下方的生球皮帶末端安裝一套在線生球粒度分析系統，該系統利用高清相機連續拍攝生球畫面，形成高清圖像，利用系統內嵌分析軟件，使用圖像識別技術對所拍圖像粒度識別，判斷出不同粒級范圍所占的比例，將判斷結果傳輸至服務器內的L2智能造球模型，模型得到實時粒度數據后與預定規則做比較，判斷當前粒度是否在目標范圍內，若不在目標范圍，根據所判斷的偏大或是偏小結果和模型內的模糊控制規則對造球機的補水量、給料量和轉速進行單一或多重調節。造球機的補水量調節通過精密的計量泵進行微量控制， 給料量通過調整定量給料機的頻率來調節。多臺造球機料量聯動閉環控制的實現方式如下，利用焙燒機入口前的稱重計量設備對總體入機量進行實時監測，按照預設周期與目標值比較，根據比較結果判斷總料量需要調節的幅度，再將該幅度按照預設的規則分解給運轉中的造球機，實現總料量的目標調整。

　　(a)模型原理

　　大球(粒徑>16mm)增多時說明水量過大，小球(粒徑<8mm)增多時說明水量過小，根據“水多球大，水少球小”的原理，具體控制思路如下：

　　(1)當大球過多時，減水，當水量減至0時，大球任然過多，這時只有降圓盤轉速，最多降2檔，大球正常后，逐步恢復轉速到正常，如果大球仍然偏大則增加料量，最多2檔，大球還是偏大，提示報警建議人工操作，大球正常后逐步恢復原料量。

　　(2)當小球過多時，如果圓盤轉速低于工作轉速，則增加圓盤轉速到工作轉速，小球任然過多，加水，當水量加至上限時，減少料量，最多2檔，小球還是偏大，提示報警建議人工操作，小球正常后，逐步恢復料量。

　　(b)參數及變量說明

　　a<8mm 代表小球數量，a8-16mm 代表合格球數量，a>16mm代表大球數量，QH2O為加水流量，Zm為圓盤目標轉速，Z為圓盤實際轉速，Q為圓盤實際給料量，Qm為圓盤目標給料量，T為控制周期，H為加水上限，L為加水下限，A為a<8mm (小球)上限，B為a>16mm(大球)上限，F(xiàn)w0為每次加減閥位量，Z0為每次加減轉速量，Q0 為每次加減給料量，Zn為加減轉速次數，Qn 為加減給料量次數。

　　(c)控制邏輯

　　(1)球大減水、降轉速、加料過程

　　當a<8mm16mm>=B時，比較當時的實際加水量QH2O，如果QH2O >L，則減少閥位：Fw=Fw上-Fw0;否則如果QH2O <=L且Z m -Z= Zn*Z0 且Qm-Q>- Qn*Q0，則Q=Q上+Q0，否則報警，提示人工操作。

　　(2)球小加水、加轉速、減料過程

　　當a<8mm>=A且a>16mm=H且Z m -Z>=Z0 時，則 Z=Z上+Z0 ，如果QH2O >=H且Zm =Z且Qm-Q< Qn*Q0，則Q=Q上-Q0，否則報警，提示人工操作。

　　(3)正常狀況恢復目標轉速與料量過程

　　當a<8mm16mmZ0，則Z=Z上+Z0，如果Zm –Z<-Z0，則Z=Z上-Z0 ;如果Z=Zm 且 |Qm –Q|<=Q0，則Q=Qm;如果Z=Zm 且 Qm –Q>Q0，則Q=Q上+Q0，如果Z=Zm 且 Qm –Q<-Q0，則Q=Q上-Q0 。

　　(4)非正常狀態自動退出過程

　　當a<8mm>=A 且a>16mm>=B時，報警并建議退出自動，改為人工操作。

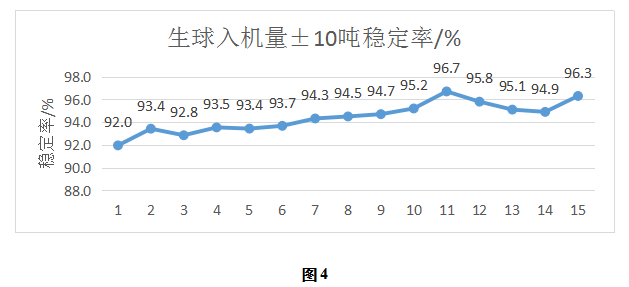

　　該模型應用后，在國內首次實現了造球無人值守，全程自動造球，在大幅降低工人勞動強度的。從實際使用效果看，顯著提高了生球入機量的穩定性，為后續焙燒工序的穩定運行創造了良好的條件。

　　3.3 原料水分智能控制模型

　　自動打水功能主要是實現混合機物料的自動加水功能。主要包括水分偏差自動調節功能、料量變化延遲打水功能、停料停水保護功能三部分。

　　3.4 水分偏差自動調節功能

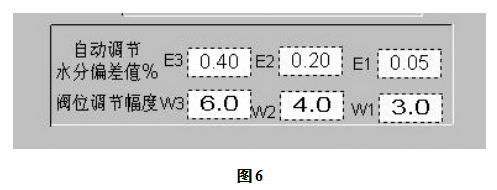

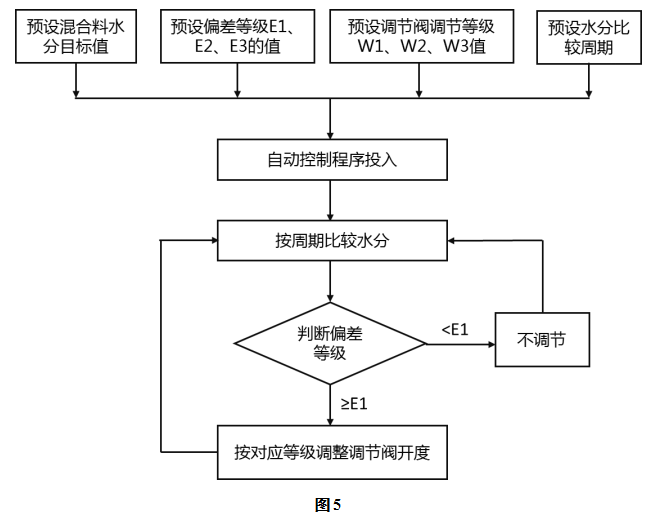

　　當目標水分跟實測水分出現偏差時，系統通過修改閥位輸出自動調節水量的大小?？刂茀?shù)如下：

　　水分偏差分三個等級，E1，E2，E3;對應閥位(小閥)控制幅度的三個等級，W1，W2，W3。

　　該功能按周期執行(對應參數，自動調節周期，默認1.5min)，當調整周期結束時，根據水分偏差等級，調節相應的小閥閥位輸出。

　　3.5 料量變化延遲打水功能

　　當配混的下料量設定值發生變化時，通過延時一定的時間，系統自動加減一定的水量。

　　3.6 停料停水保護功能

　　停料停水：當系統停料時，立即關閉大閥和小閥。開始上料后延時3分鐘開閥，并給大閥賦值關閉前閥位值。

　　停料條件判定：當1#、2#、3#定量給料機均無運返、混合機旁路開關打開、實際料量低于50t/h、混合機停機滿足三者之一時，即為停料。

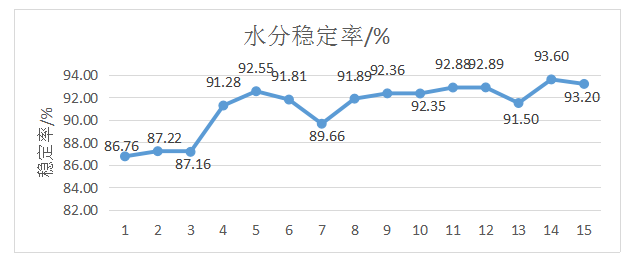

　　實現方式如下，在混合工段的混合機處進行打水，在打水管進口安裝一組并聯的水量調節閥，一個大閥+一個小閥，小閥用于微量打水時投入，大閥用于大量打水時投用，在打水管上布置一流量計用于檢測打水量，在混合機出口處布置一臺紅外水分儀用于實時監測混合料水分。模型通過實時采集水分檢測值，并于目標水分進行比較，判斷偏差等級，并根據預設等級對打水閥門進行定量調節。該模型的開發與應用，大幅提高了混合料水分穩定性，為造球工段提供水分最適宜的原料，進一步確保造球工段長期穩定。

　　4 結論

　　首鋼京唐球團廠智能過程控制技術的開發應用涵蓋了質量閉環控制和過程智能控制，實現了從上料到造球的全流程智能控制覆蓋，其中智能造球在造球行業尚屬首次，有一定創新性和推廣意義。以上系統模型是基于京唐球團投產近10年來經驗的結晶和總結，是對現有主體智能控制系統的完善與補充，作為國內第一條新建帶式焙燒機，此次智能改造實施也進一步提升了它的整體技術水平和行業領先地位。

　　智能系統全面投入運行以來，設備運行可靠，模型準確度高，提高了質量控制和過程控制的精確性和穩定性，提高了工作效率，降低了工人的勞動強度，達到了預期目的和效果。
